前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压液压真空泵调节器为机械化全流程式调节器，其搭建下图下图。I号喷高压液压真空泵调节器核心由推动件、飞球、调节螺旋弹簧、机械传动一些和使用一些等构成。I号喷高压液压真空泵调节器的推动件为兼备60°。锥面的推动盘。在推动盘的跟部有6个沿径向的半椭圆形凹型。推动盘压紧在推动轴套上而与它串成一梯，那么确认半圆键和伸缩螺母使其和喷高压液压真空泵的轴承轴相互连接。

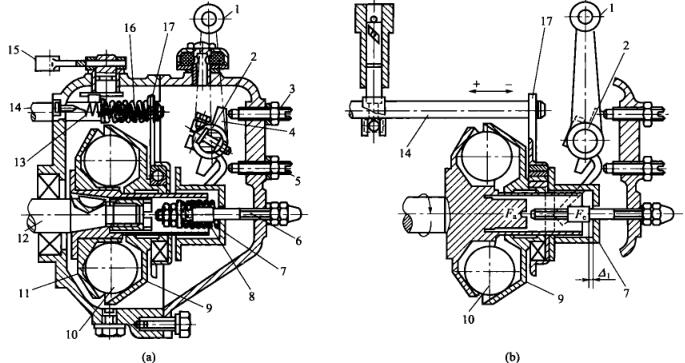

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个网套直径为25.4mm的飞球移至驱使盘的凹槽里，随驱使盘一起来旋轉。飞球另一个说的是侧为与定位轴线成45°锥面的阻力盘，阻力盘滑套在驱使轴套上。岗位时飞球的离心分离力目的在阻力盘上，其轴径分力Fa.将使阻力盘沿轴径滚轮。两件套在阻力盘.上的滚轮轴承型号和传送板也有所转移。传送板上部套在喷油撑杆上，以此喷油撑杆也有所转移，以此提升喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
